ElectronBot: Mini Desktop Robot

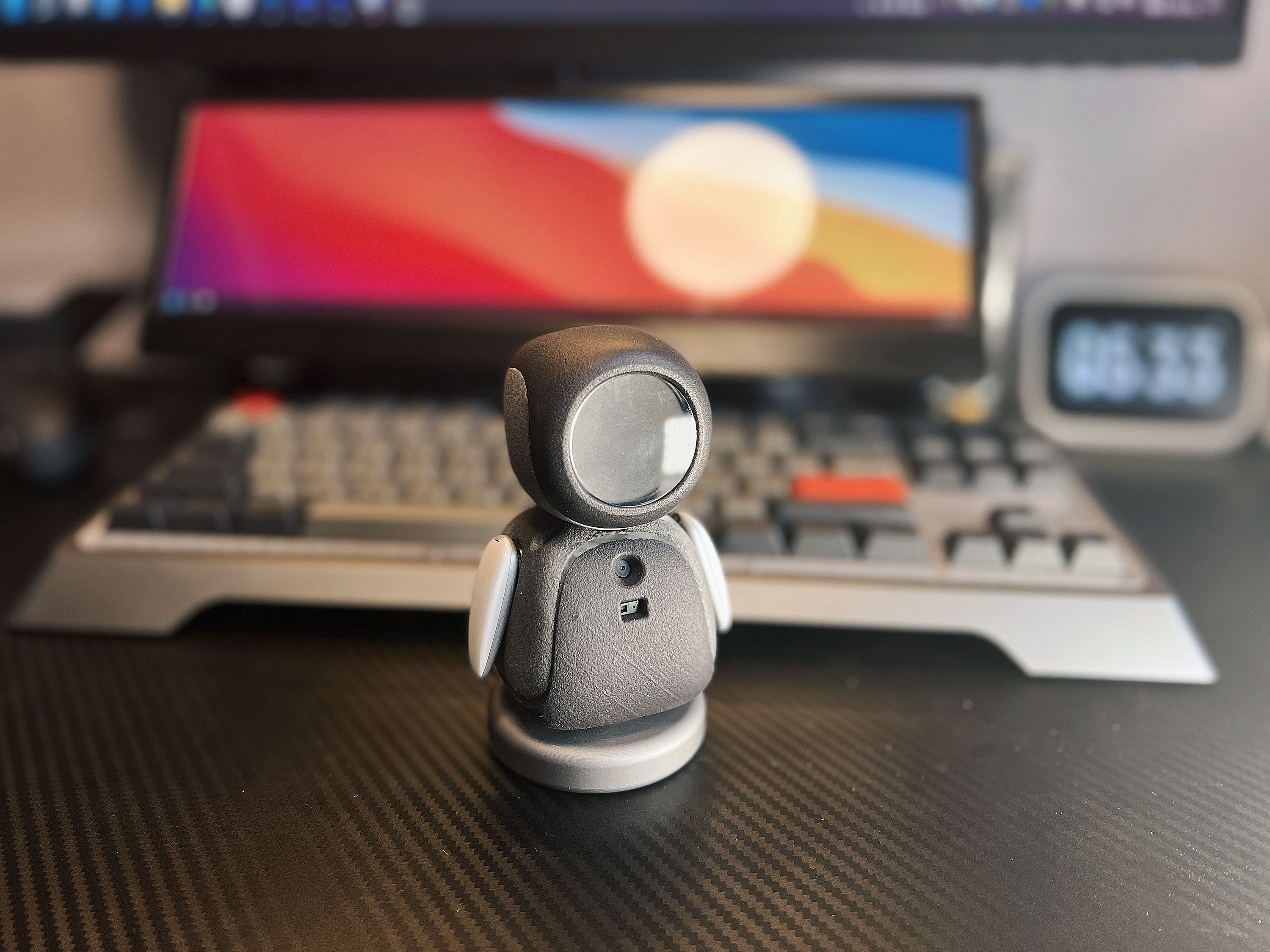

本项目是一个桌面级小机器工具人，外观设计的灵感来源是WALL-E里面的EVE~机器人具备USB通信显示画面功能，具备6个自由度（手部roll、pitch，颈部，腰部各一个），使用自己修改的特制舵机支持关节角度回传。
本项目提供了配套的全套开发资料和对应SDK以供二次开发，SDK使用说明见后文。
视频介绍：【自制】我做了个能动的 电 脑 配 件！【软核】_哔哩哔哩
Video : I made a cute mini desktop robot ! - YouTube
注意：Issues里面是讨论项目开发相关话题的，不要在里面发无意义的消息，不然watch了仓库的人都会收到通知邮件会给别人造成困扰的！！！灌水可以在仓库的Discuss里讨论！
更新说明：
22.4.5更新：
- 添加单独的USB通信功能测试工程以及预编译文件，在
6.Tests\TestDisplayUSB\_Released目录；使用方法是直接给STM32F4烧录hex文件，然后直接在电脑端运行Sample.exe，硬件正常的话屏幕会显示文件夹里的视频。
- 上述预编译文件的源码和固件也在文件夹里有提供，相当于一个最小测试工程，可以自己查看代码进行调试。
- 注意在6个舵机没有测试验证成功之前，调试代码不要使用舵机收发指令的功能，不然总线会阻塞导致程序卡住，推荐的方式是先单独一个一个功能调试，完成了之后再整合做联调。
安装教程可以参考：
数码甲鱼的简单生活 同学的胎教级教程：https://www.bilibili.com/video/BV1sY4y1Y7t6
绿荫阿广同学的安装视频 ：https://www.bilibili.com/video/BV1oY4y1v7oN
22.4.17更新：
- 添加语音识别版电子，感谢jinsonli/ElectronBot-Voice 的分享，演示效果可以看这个视频：我复刻了电脑配件机器人electronbot【语音版】
- 视频中演示的舵机调试工具已添加到本仓库
1.项目文件说明
1.1 Hardware
Hardware文件夹内是ElectronBot里面用到的所有电路的原理图和PCB文件，提供Altium Designer格式的源文件以及Gerber格式的光绘文件用于提供给厂家进行直接加工。
一共有如下几块板子：
-
ElectronBot：头部的主控板，包含主控MCUSTM32F405RGT6，圆形屏幕GC9A01，USB-HS的PHY芯片USB3300，以及SD卡。
-
SensorBoard：肚子里的传感器板子，包含一个手势传感器，一个USB-HUB芯片，5个I2C舵机的接口，一个MPU6050加速度计&陀螺仪等（USB摄像头也是连接到这个板子的）。
-
BaseConnector：底座上的USB Type-C插座，通过8-Pin的FFC排线和SensorBoard连接，因为机器人本体需要旋转所以使用了柔性排线。
-
ServoDrive：用于魔改舵机替换舵机驱动板的电路，通过I2C总线接口和SensorBoard以及头部主控连接。
-
ServoDrive-DK：同上，但是把PCB的触点接口换成了接插件，方便调试，调试完了下载代码到上面的板子（因为体积太小所以上面的板子没有下载口接插件，所以不方便调试，这里单独提供一个DK版本）。
1.2 Firmware
Firmware中提供了上面所有板子的固件源码，主要包含以下两个工程：
- ElectronBot-fw：头部主控板的固件代码，用于驱动圆形屏幕，实现USB-CDC协议的自定义设备，以及进行舵机控制。
- ServoDrive-fw：ServoDrive板子的固件，包含舵机的电位器ADC采样，I2C从机通信和协议解析，电机控制的PWM输出，以及PID闭环算法实现。
- ServoDrive-fw-LL：也是ServoDrive板子的固件，与上面不同的是改用LL库而不是HAL库实现，所以Flash占用会小一些，可以放进16K的MCU，大家根据自己的情况选择需要的固件。
工程都是基于STM32HAL实现的，所以提供了对应的.ioc文件，可以自行用STM32CubeMX打开，生成对应的keil或者STM32IDE工程文件。当让也可以像我一样，用CLion进行编译和下载，把CLion变成STM32的IDE的方法参考我之前发的一篇教程：配置CLion用于STM32开发【优雅の嵌入式开发】 。
1.3 Software
Software中提供了视频里演示的上位机软件ElectronStudio的Unity工程源码，以及SDK库和SDK源文件，库的层级关系由下至上分别是：
ElectronBotSDK-LowLevel -> ElectronBotSDK-Player -> ElectronBotSDK-UnityBridge -> Electron-Studio
SDK的使用方法见后文。
此外文件夹里还包含了BotDriver也就是ElectronBot连接电脑需要安装的USB驱动文件，安装方法是在设备管理器里右键更新驱动，然后选择自定义目录导航到这个文件夹即可安装。
安装过程需要禁用Windows的强制驱动签名（没钱给M$买签名），禁用方法根据你的操作系统版本有不同，可以百度一下。
1.4 CAD-Model
文件夹中包含了ElectronBot的结构设计图纸，.step通用格式可以在所有软件里打开编辑；同时为了满足有的同学想要Fusion360里面的原始工程，我也共享了.f3d格式源文件，源文件里包含了完整的编辑建模时间轴。
共享连接：https://a360.co/3t6CUMS
此目录下也包含了视频里演示的oooooohmygosh同学设计的表情包动画，其中每个表情的动画都包含了三个片段：进入-循环-退出，进入和退出是可以和其他动画进行无缝衔接的，因此可以方便用代码调用这些表情包实现很多效果。
表情文件需要修改为英文名和路径后使用。
我把视频结尾提到的收纳盒也上传了，可以用FDM打印，5%填充即可。
1.5 Docs
相关的参考文件，包括芯片的Datasheet等。
此目录下还有个_LargeFiles文件夹，是软件过程项目中依赖的一些库（比如OpenCV）因为DLL比较大超过了100MB，GitHub需要开启LFS才能提交，而我不想开启LFS，因此单独拿出来压缩了提交到仓库，编译工程的时候需要把这些库放到对应工程目录下，具体的路径见 _path.txt。
2.硬件架构说明
机器人的硬件分为结构和电路。
2.1 结构设计
结构设计方面大家可以研究3D图纸，值得注意的点如下：
主要部件的加工方式？
-
我是用3D打印加工的，因为包含了齿轮等精密部件，传统FDM打印的精度可能不太理想，光固化是可以的，但是支撑问题可能导致打印机表面不平整，而且LCD光固化的零件强度不太够。所以推荐使用HP尼龙打印，可以去嘉立创（三维猴）打印，价格这几个零件加起来应该是200-300元左右。
-
也用到了几个轴承和一些特殊的螺丝，轴承型号的话肩膀关节的型号是6x10x3mm，腰部轴承型号是25x32x4mm。特殊螺丝是肩膀roll自由度的推杆，使用了M2x25mm的半牙螺丝。
-
手臂推杆还用到了一个小挡块，这个挡块不用打印加工，直接用一段橡胶电线剪下一小段即可（视频里有演示），这个挡块是需要和推杆的螺丝固定到一起的，可以使用502粘合。

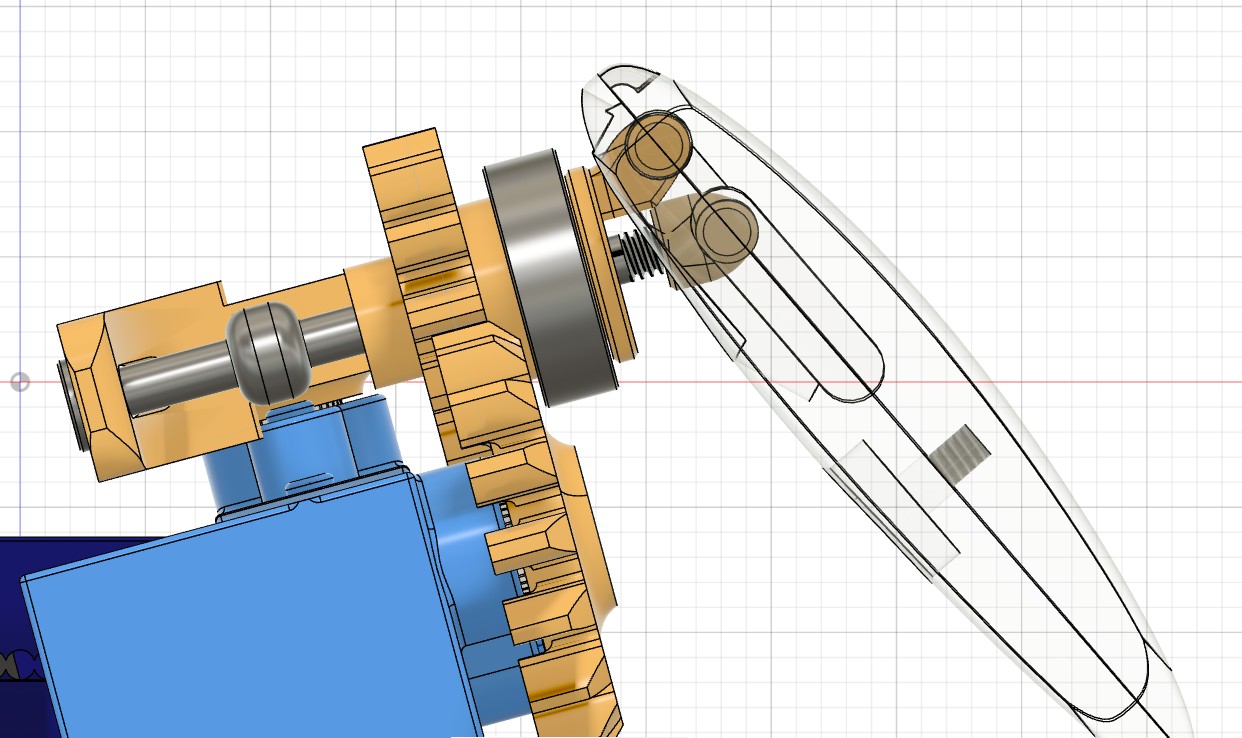

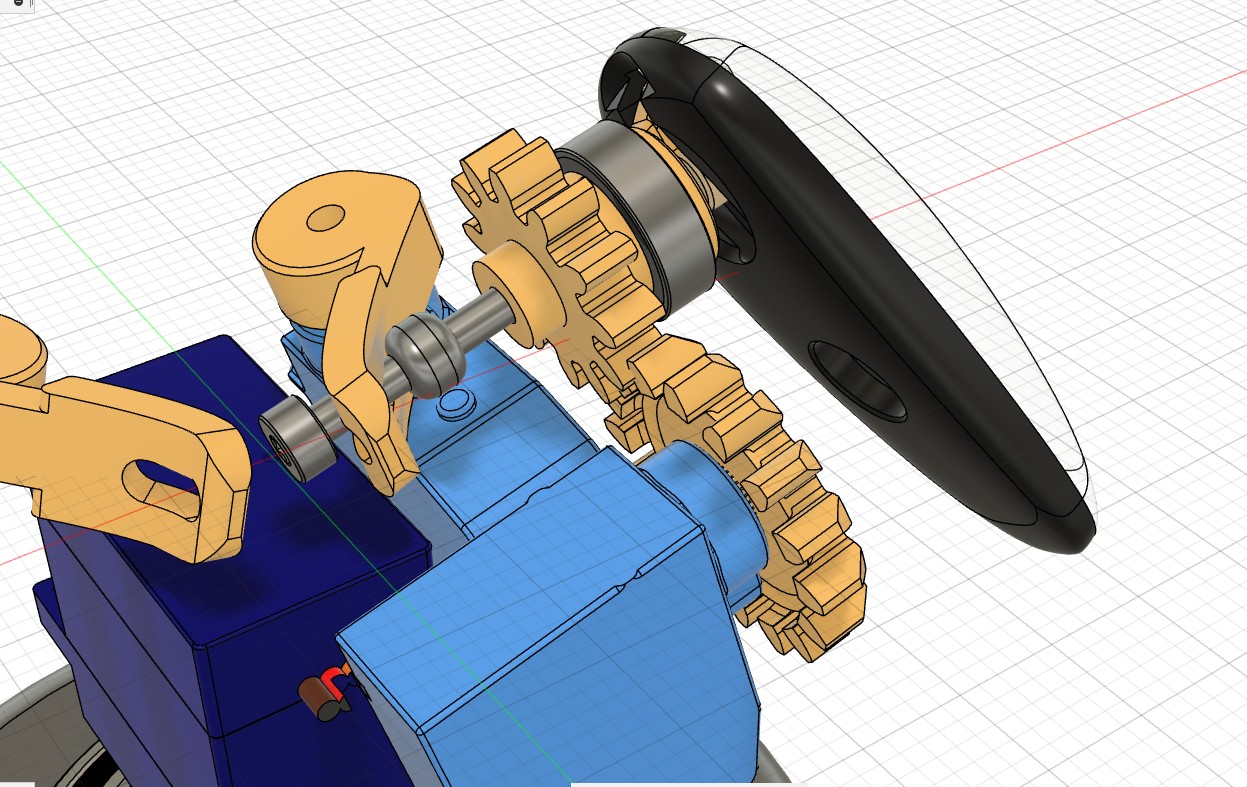

手臂的驱动原理？
脸部的透明玻璃如何制作的
-
tb搜索表蒙子，我用的31.5mm直径的。
安装顺序？
可以参考这位绿荫阿广同学的安装视频 ：https://www.bilibili.com/video/BV1oY4y1v7oN
- 安装过程中还有一点值得注意的是，因为机身体积太极限，几个舵机的安装架有的是需要剪短一边的不然塞不下，然后如果自己的打印机比较脆螺丝固定不牢的话，也可以使用热熔胶固定。
- 另外手臂的推杆可以稍微打磨一下并加上润滑脂使其推动更顺畅。
2.2 电路设计
电路没啥好分析的，直接看原理图吧。

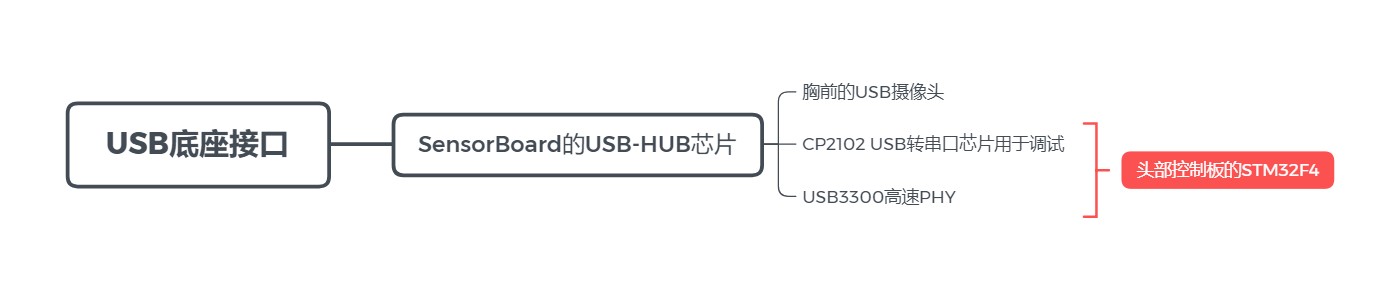

值得提一下的是USB-HUB的拓扑，如下：
关于芯片选型？
- 主控的STM32F4，这个不可替换，因为F4以下的型号不支持USB-HS外接PHY。
- 舵机驱动的STM32F0，这个可以替换，而且建议有能力的同学替换，因为我项目中用到的STM32F042P6芯片比较贵（买的十多元一片），而舵机驱动对于芯片的性能要求没那么高，完全可以用STM8之类的8位MCU替代，所以大家可以参考我的固件源码寻求能够替换的MCU改进一下方案。
- 替换STM32F0的MCU需要支持以下特性：带一个ADC采样、带两路PWM输出、带一个I2C接口，Flash和SRAM大小根据我的代码需要32K和4K或者更大（我固件用了HAL库以及C++特性，如果你可以基于LL库或者不适用C++的话应该需求还可以小一半）。
关于烧录方式？
- 使用JLink、STLink之类的调试器烧录，注意驱动板因为体积限制只留了三个烧录触点，需要使用
SH1.0的接插件接触进行烧写。
关于舵机的改造？
-
通常的RC-Servo都是使用电位器进行绝对角度的测量的，因此我在驱动板中也是使用ADC读取电位器的电压值转换成角度反馈，而驱动芯片使用了我找到的封装最小的一个芯片FM116B。大家改造舵机的时候，注意区分电机两根接线的方向，如果调试发现电机不闭环的话，可能需要交换一下接线顺序。
-
另外那个小的3g舵机的改造需要把盖子拆开去掉（空间实在是太小加了盖子驱动塞不进去），然后去掉了后盖的舵机需要换成M1x10mm的螺丝进行固定不然会散架的。
其实最理想的情况是找舵机厂家定制一个这样的迷你舵机，但是因为我一个人小批量做人家肯定不接单的，大家有渠道的话可以尝试一下。

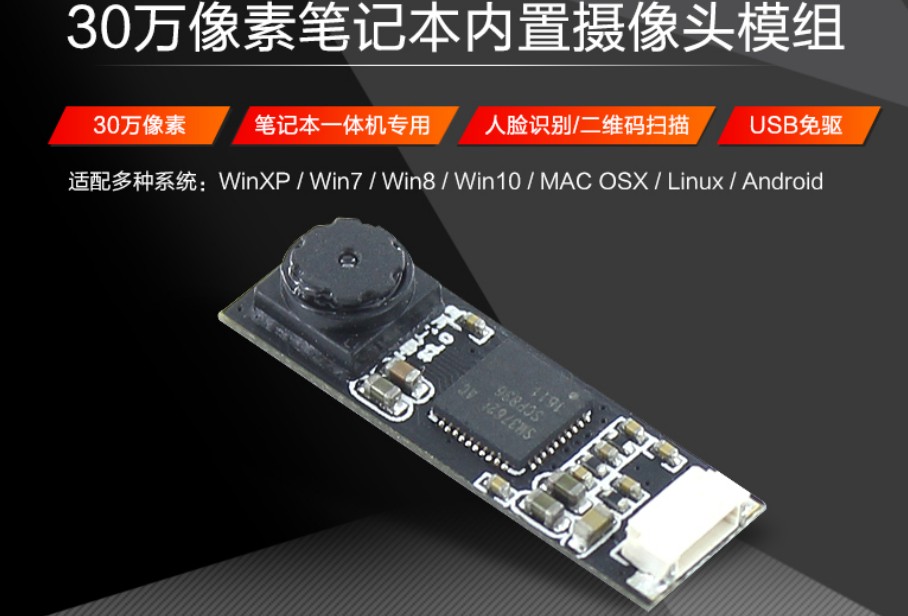

关于摄像头选型？
3.软件架构说明
3.1 固件代码
固件代码的细节和流程说明比较繁琐，晚点我慢慢补充吧，总之可以直接基于前面提到的方式进行编译下载，然后慢慢研究源码。
STM32F4的源码如果通过.ioc重新生成工程的话，记得要把USB相关的几个文件预先备份，生成完代码后再替换回我原来的文件，因为CubeMX会覆盖生成把相关代码修改掉（我实际是使用Git的文件版本回退操作的 ）。
3.2 舵机I2C协议
魔改后的舵机通过I2C接口和控制板进行通信，STM32F4的控制板为主机，舵机为从机。通信的过程始终是主机发起的，主机首先下发位置、参数等指令，然后即时取回相关数据完成一个通信来回。
每个舵机作为从机接收两个地址的指令：自己的ID号，以及0号广播。广播用于在没有给舵机设置地址的时候作为通配地址使用（比如你刚烧写完舵机固件，此时舵机的Flash是没有储存自己的ID的，只能通过0号地址通信）。
值得注意的是：舵机和主机的上电需要有先后顺序，一定要先让从机初始化完成开始监听数据，再让主机发送指令！
如果主机发送指令的时候从机不响应，或者多个舵机地址相同同时响应，都可能引起通信错误，因此需要保证上述的顺序。
由于硬件上主机和舵机上电都是同时的，所以在主机的固件代码中，有一个延时2S的代码（其实可以不用那么久），就是等待舵机都上电初始化完成再开始通信。
调试的时候，一个舵机一个舵机调试，注释掉其他未连接的舵机的通信代码，不然也会造成轮询等待超时。
关于舵机的指令含义，感谢 leazer 同学在Issues整理的表格：
指令后续可能会更新。
3.3 SDK使用说明

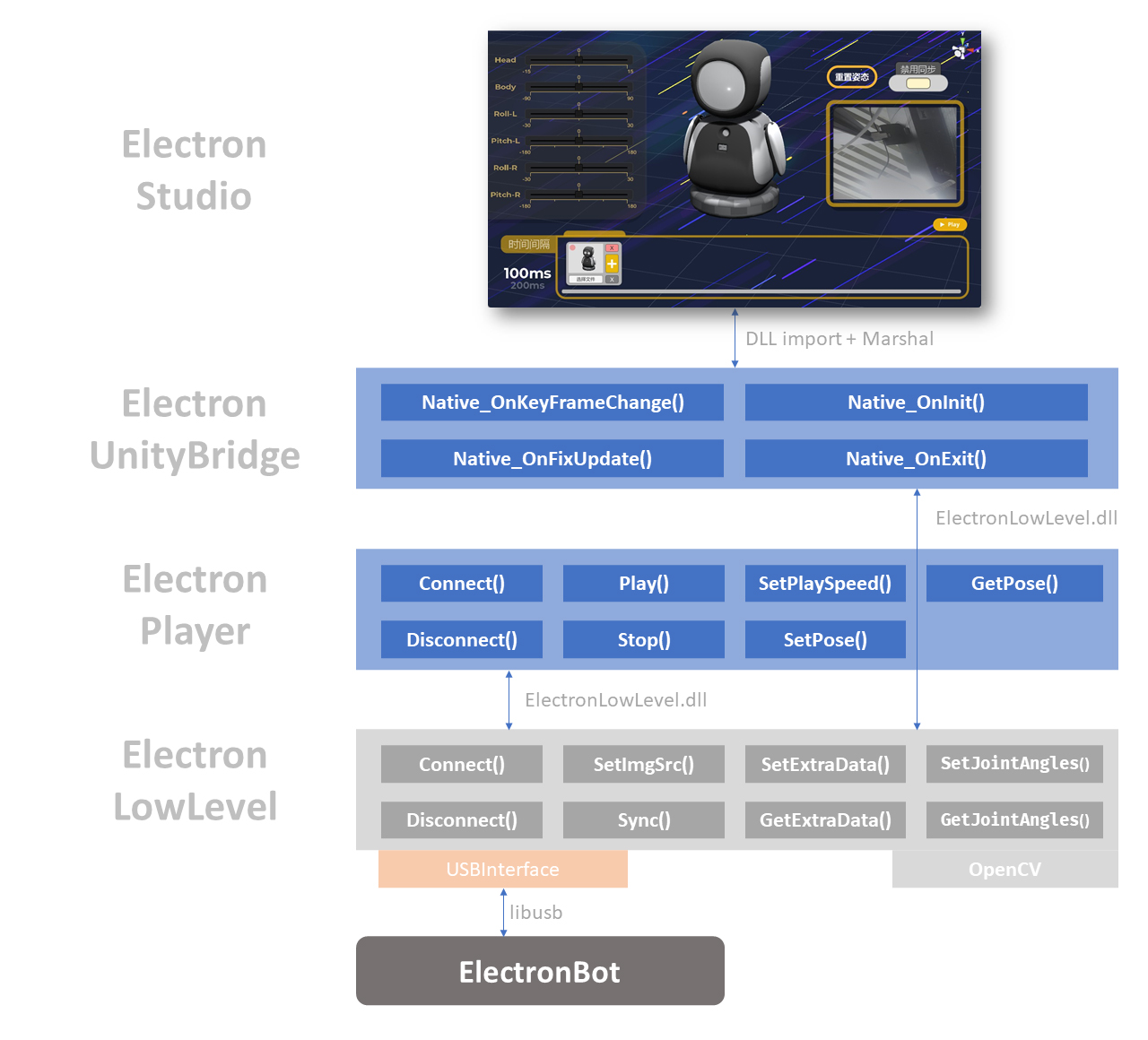

SDK架构设计如图：
具体的使用方法可以参考SDK工程中给出的sample.cpp，我是用CLion+MSVC工具链编译的，大家也可以把源码复制到自己的Visual Studio工程编译。
ElectronBotSDK-UnityBridge工程编译生成的DLL文件需要拷贝到Unity\ElectronBot-Studio\Assets\Plugins目录下，用于连接本地的C++代码和Unity中C#环境。
对了，注意ElectronStudio中目前选择图片视频文件还不支持中文路径！
关于SDK的具体实现细节可以阅读源码，我晚点有空也会再更新描述。
有的问题在Issues里面已经解答了，问问题之前先翻一下open/closed的Issues。
B站网友的视频教程：https://space.bilibili.com/25228512
